1. Настоящий стандарт распространяется на соединения из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых сваркой под флюсом, и устанавливает основные типы, конструктивные элементы и размеры сварных соединений.

Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80.

2. В стандарте приняты следующие обозначения способов сварки под флюсом:

3. Основные типы сварных соединений приведены в табл. 1, сечения предварительно наложенных подварочных швов условно зачернены.

Таблица 1

Тип соединения	Форма подготовленных кромок	Характер сварного шва	Форма поперечного сечения		Способ сварки	Толщина свариваемых деталей, мм	Условное обозначение сварного соединения
			подготовленных кромок	сварного шва
Стыковое	С отбортовкой кромок	Односторонний			АФ; МФ	1,5-3,0	C1
						2,0-12,0	C47
	Без скоса кромок
					АФф	2,0-10,0	C4
					АФм	3,0-12,0
					АФп	5,0-20,0
Стыковое	Без скоса кромок	Односторонний			АФо; МФо	2,0-12,0	С5
		Двусторонний			АФ; МФ	2,0-20,0	С7
					АФш; МФш	2,0-12,0
					АФф	2,0-32,0	С29
	Без скоса кромок с последующей строжкой					16,0-32,0	С3О
Стыковое	Со скосом одной кромки	Односторонний			АФф	8,0-20,0	С9
					АФм
					АФо; МФо	8,0-30,0	С10
Стыковое	Со скосом одной кромки	Односторонний замковый			АФо	8,0-30,0	С11
		Двусторонний			АФ	14,0-20,0	С12
	С криволинейным скосом одной кромки	Односторонний			АФф	16,0-50,0	С31
Стыковое	С ломанным скосом одной кромки	Односторонний			АФф	16,0-50,0	C32
	С двумя симметричными скосами одной кромки	Двусторонний			АФ	20,0-30,0	C15
	Со скосом кромок	Односторонний			АФф	8,0-24,0	C18
					АФм	12,0-30,0
Стыковое	Со скосом кромок	Односторонний			АФо; МФо	8,0-30,0	C19
		Односторонний замковый			АФо		C20
		Двусторонний			АФ; МФ	14,0-30,0	C21
Стыковое	Со скосом кромок	Двусторонний			АФк; МФк	14,0-30,0	C21
					АФш; МФш	5,0-14,0
					АФф	14,0-30,0	С33
Стыковое	С криволинейным скосом кромок	Односторонний			АФо	16,0-60,0	С34
		Односторонний замковый				16,0-50,0	С35
		Двусторонний			АФк	24,0-160,0	С23
Стыковое	С ломанным скосом кромок	Односторонний			АФф	20,0-60,0	С36
	С ломанным скосом кромок	Односторонний замковый			АФо	16,0-60,0	С37
	С двумя симметричными скосами кромок	Двусторонний			АФ; МФ	18,0-60,0	С25
Стыковое	С двумя симметричными скосами кромок	Двусторонний			АФк	24,0-60,0	С25
					АФф	18,0-60,0	С38
	С двумя несимметричными скосами кромок				АФш; МФш	16,0-60,0	С39
	С двумя симметричными криволинейными скосами кромок				АФ	50,0-160,0	С26
Стыковое	С двумя несимметричными скосами кромок	Двусторонний			АФш	24,0-130,0	С40
						24,0-60,0	С41
Угловое	С отбортовкой одной кромки	Односторонний			АФ; МФ	1,5-3,0	У1
	Без скоса кромок	Двусторонний			АФш; МФш	4,0-14,0	У5
Угловое	Со скосом одной кромки	Двусторонний			АФш; МФш	8,0-20,0	У7
	С двумя несимметричными скосами одной кромки					20,0-40,0	У3
Тавровое	Без скоса кромок	Односторонний			АФ; МФ	3,0-40,0	Т1
		Двусторонний					Т3
Тавровое	Без скоса кромок	Двусторонний			АФш; МФш	3,0-20,0	Т3
	Со скосом одной кромки				АФш; МФш	8,0-30,0	Т7
	С криволинейным скосом одной кромки				АФш	16,0-30„0	Т2
Тавровое	С двумя симметричными скосами одной кромки	Двусторонний			АФ; МФ	16,0-40,0	Т8
	С двумя несимметричными скосами одной кромки				АФш; МФш	20,0-40,0	Т4
Тавровое	С двумя симметричными криволинейными скосами одной кромки	Двусторонний			АФ	30,0-60,0	T5
Нахлесточное	Без скоса кромок	Односторонний			АФ; МФ	10-20,0	Н1
		Двусторонний					Н2

(Измененная редакция, Изм. 2, 3).

4. Конструктивные элементы сварных соединений и их размеры должны соответствовать указанным в табл. 2 - 52, сечения предварительно наложенных подварочных швов условно зачернены.

Таблица 2

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	R	i
	подготовленных кромок свариваемых деталей	сварного шва
С1			АФ; МФ	1,5-3,0	s-1,5s	s-3s

^* Размер для справок.

Таблица 3

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		е, не более	g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.		Номин.	Пред. откл.
С47			АФ, МФ	2	0	+0,3	8,5	1,5	±1,0
				Св. 2 до 3		+0,5	10
				Св. 3 до 4		+0,8	12	2,0	+1,0 -1,5
				Св. 4 до 5		+1,0	11
				Св. 5 до 6
				Св. 6 до 8			16
				Св. 8 до 10			19
				Св. 10 до 12			21

Примечание.

Способ сварки МФ для s<3 мм применять не рекомендуется.

Таблица 4

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		е, не более	g		g1
	подготовленных кромок	сварного шва			Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
С4			АФф	2	0,0	+1,0	12	1,5	±1,0	1,0	±1,0
				Св. 2 до 3	1,0	±1,0
				Св. 3 до 4			16	2,0	+1,0 -1,5	1,5	+1,0
				Св. 4 до 5	1,5
											-1,5
				Св. 5 до 6			21
				Св. 6 до 7	2,0	±1,5				2,0	+1,0 -2,0
				Св. 7 до 10			26

Примечание.

Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок. Значение е_1> должно быть от 4 мм до 0,5е.

Таблица 5

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		е, не более	g1
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.		Номин.	Пред. откл.
С4			АФм	3	1,0	+0,5	14	1,5	+1,0 -1,5
				4			16
				Св. 4 до 5	1,5	+1,0
				Св. 5 до 6			21
				Св. 6 до 7	2,0			2,0	+1,0 -2,0
				Св. 7 до 10			26
				Св. 10 до 12	4,0		28

Примечание.

Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок. Значение е₁ должно быть от 4 мм до 0,5е.

Таблица 6

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е1 ±4	е, не более	b		g = g1
	подготовленных кромок свариваемых деталей	сварного шва					Номин.	Пред. откл.	Номин.	Пред. откл.
С4			АФп	5-6	12	23	3	+2	1,5	±1,0
				7-10	14	26	4			+1,5 -1,0
				12-14		28
				16-18	16	36	5		2,0	±1,5
				20		38	6

Примечание.

Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок.

Таблица 7

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		m, не менее	е, не более	g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.			Номин.	Пред. откл.
С5			АФо; МФо	2	1,5	±1,0	15	12	1,5	±1,0
				Св. 2 до 3				17
				Св. 3 до 4	2,0				2,0	+1,0 -1,5
				Св. 4 до 5			20
				Св. 5 до 6	3,0	±1,5		21
				Св. 6 до 7			25
				Св. 7 до 8				26
				Св. 8 до 10	4,0		30
				Св. 10 до 12	5,0			28

Примечание.

Способ сварки МФо для s > 6 мм применять не рекомендуется.

??Толщина подкладки должна быть не менее 0,25, но не менее 1,5 мм.??

Таблица 8

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		е, не более	g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.		Номин.	Пред. откл.
С7			АФ; МФ	2	0	+0,3	8,5	1,5	±1,0
				Св. 2 до 3		+0,5	10
				Св. 3 до 4		+0,8	12	2,0	+1,0 -1,5
				Св. 4 до 5		+1,0	14
				Св. 5 до 6			19
				Св. 6 до 9					±1,5
				Св. 9 до 14			23	3,0	+1,5 -2,0
				Св. 14 до 20			28		±2,0

Примечание.

Способ сварки МФ для s > 6 мм применять не рекомендуется.

Таблица 9

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		е, не более	е1 ±2	g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.			Номин.	Пред. откл.
С7			АФш; МФш	2	0,5	+0,5	8,5	8	1,5	±10
				Св. 2 до 3	1,0	±1,0	10
				Св. 3 до 4			12		2,0	+1,0 -1,5
				Св. 4 до 5			14	10
				Св. 5 до 7	1,5	+1,0 -1,5	16	12
				Св. 7 до 12	2,0	+1,0 -2,0	19	14	3,0	+1,0 -2,0

Примечание.

Способ сварки МФш для толщин 3 мм < s < 6 мм применять не рекомендуется.

Таблица 10

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		е, не более	g
	подготовленных кромок	сварного шва			Номин.	Пред. откл.		Номин.	Пред. откл.
С29			АФф	2	0	+1	8,5	1,5	±1,0
				Св. 2 до 3	1	±1	10		+1,0 -1,5
				Св. 3 до 5			12	2,0
				Св. 5 до 6			19
				Св. 6 до 9	2
				Св. 9 до 10			24		+1,0 -2,0
				Св. 10 до 14				2,5
				Св. 14 до 16			26		±2,0
				Св. 16 до 22	4	+1 -2	34
				Св. 22 до 2,6	5	+1 -2	40	3,0	+2,0 -2,5
				Св. 26 до 30	6	+2 -1	42		+2,0 3,0
			АФф*	От 6 до 9	3	±1	22	2,5	±1,5
				Св. 9 до 16	4		26
				Св. 16 до 24	5	±1,5	34
				Св. 24 до 32	6		40	3	±2

^* Перед сваркой первого шва зазор на 1/3 толщину основного металла необходимо заполнить флюсом, а затем на оставшиеся 2/3 крупкой из электродной проволоки, окатышами или другим гранулированным металлом.

Таблица 11

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	h ±1	f ±2	е, не более
	подготовленных кромок свариваемых деталей	сварного шва
С30			АФф	От 16 до 22	8	9	18
				Св. 22 до 26	13	14	24
				Св. 26 до 32	18	18	28

Таблица 12

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С9			АФф; АФм	От 8 до 9	18	±3	1,5	±1,0
				С. 9 до 10	20	±4
				Св. 10 до 14	22		2,0	+1,0 -1,5
				Св. 14 до 20	24		2,5	+1,0 -2,0

Примечание.

Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок.

Таблица 13

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		d, не менее	m, не менее	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.			Номин.	Пред. откл.	Номин.	Пред. откл.
С10			АФо; МФо	8	2	±1,0	3	25	18	±3	1,5	±1,0
				Св. 8 до 10					20
				Св. 10 до 12					22	±4	2,0	+1,0
				Св. 12 до 14	3	±1,5	4					-1,5
				Св. 14 до 16					24		2,5	+1,0 -2,0
				Св. 16 до 18	4			30
				Св. 19 до 20			6
				Св. 20 до 24	5				26			+1,5 -2,0
				Св. 24 до 30				40	30

Таблица 14

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
С11			АФо	8	2	±1,0	18	±3	1,5	+1,0
				Св. 8 до 10			20
				Св. 10 до 12			22	±4	2,0	+1,0
				Св. 12 до 14	3	±1,5				-1,5
				Св. 14 до 16			24		2,5	+1,0
				Св. 16 до 20	4					-2,0
				Св. 20 до 24	5		26			+1,5
				Св. 24 до 30			30			-2,0

Таблица 15

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин	Пред откл.	Номин.	Пред. откл.
С12			АФ	14	18	±3	2,0	+1,0 -1,5
				Св. 14 до 16			2,5	+1,0 -2,0
				Св. 16 до 20	22	±4

Таблица 16

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин	Пред откл.	Номин.	Пред. откл.
С31			АФф	16	19	±2	2,0	+1,0 -2,0
				Св. 16 до 20	20
				Св. 20 до 25	22
				Св. 25 до 30	23	±3
				Св. 30 до 35	25
				Св. 35 до 40	26	±4
				Св. 40 до 45	28			+1,5 -2,0
				Св. 45 до 50	30

Таблица 17

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин	Пред откл.	Номин.	Пред. откл.
С32			АФф	16	19	±3	2,5	+1,0 -2,0
				Св. 16 до 20	20
				Св. 20 до 25	21
				Св. 25 до 30	22
				Св. 30 до 35	23
				Св. 35 до 40	24	±4
				Св. 40 до 45	25			+1,5 -2,0
				Св. 45 до 50	26

Таблица 18

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
С15			АФ	От 20 до 24	22	±3
				Св. 24 до 28	26	±4
				Св. 28 до 30	30

Таблица 19

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	с ±1	с		g
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.	Номин.	Пред. откл.
С18			АФф	От 8 до 9	3	18	±3	1,5	±1,0
				Св. 9 до 10		20
				Св. 10 до 12		22	±4	2,0	+1,0 -1,5
				Св. 18 до 14	4
				Св. 14 до 20		24		2,5	+1,0 -2,0
				Св. 20 до 24		26	±5

Таблица 20

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		с ±1
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
С18			АФм	От 12 до 14	22	±4	3
				Св. 14 до 20	24
				Св. 20 до 26	26	±5	4
				Св. 26 до 28	30		5
				Св. 28 до 30

Таблица 21

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	b		d, не менее	m, не менее	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.			Номин.	Пред. откл.	Номин.	Пред. откл.
С19			АФо; МФо	8	2	±1,0	3	30	16	±3	1,5	±1,0
				Св. 8 до 9					17
				Св. 9 до 10					18
				Св. 10 до 12	1,5				20
				Св. 12 до 14			4		23
				Св. 14 до 16	2,0	+1,0 -1,5			24		2,0	+1,0 -1,5
				Св. 16 до 18	4	±1,5		40	28	±4
				Св. 18 до 20			6		30
				Св. 20 до 22	5				32
				Св. 22 до 24					34
				Св. 24 до 26				50	36
				Св. 26 до 28					38
				Св. 28 до 30					40

Таблица 22

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b		е
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С20			АФо	8	2	±1,0	16	±3
				Св. 8 до 9			17
				Св. 9 до 10			18
				Св. 10 до 12			20
				Св. 12 до 14	3	±1,5	23
				Св. 14 до 16			24
				Св. 16 до 18	4		28
				Св. 18 до 20			30	±4
				Св. 20 до 22	5		32
				Св. 22 до 24			34
				Св. 24 до 26			36
				Св. 26 до 28			38
				Св. 28 до 30			40

Таблица 23

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g		с ±2
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С21			АФ; МФ	От 14 до 16	18	±3	2,0	+1,0 -1,5	6
				Св. 16 до 20	22	±4	2,5	+1,0 -2,0	7
				Св. 20 до 24	24				8
				С в.24 до 30	30		3,0

Примечание.

При способе сварки МФ притупление с = 3 ±1 мм.

Таблица 24

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С21			АФк; МФк	14	20	±4	2,0	+1,0 -1,5
				Св. 14 до 16			2,5	+1,0 -2,0
				Св. 16 до 20	25	±5
				Св. 20 до 24	30	±6
				Св. 24 до 30	37	±7

Таблица 25

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	h ±1	е		е1 ±2	g
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.		Номин.	Пред. откл.
С21			АФш; МФш	От 5 до 7	3	17	±3	12	1,5	±1,0
				Св. 7 до 8	4			13
				Св. 8 до 9		20	±4
				Св. 9 до 10	5			14
				Св. 10 до 12					2,0	+1,0 -1,5
				Св. 12 до 14	8			16

Таблица 26

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е ±4
	подготовленных кромок свариваемых деталей	сварного шва
С33			АФф	От 14 до 18	22
				Св. 18 до 24	24
				Св.24 до 30	30

Таблица 27

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g		R ±1	α, ° ±1°
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С34			АФо	16	23	±4	2,5	+1,0 -2,0	6	12
				Св. 16 до 20	25
				Св. 20 до 25	28
				Св. 25 до 30	31
				Св. 30 до 35	33	±5
				Св. 36 до 40	36
				Св. 40 до 45	38	±6		+1,5 2,0	8	10
				Св. 456 до 50	41
				Св. 50 до 55	44	±7	3,0	+1,5 -2,5
				Св. 55 до 80	46

Таблица 28

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	е		g		R ±1	α, ° ±2°
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С35			АФо	16	23	±4	2,5	+1,0 -2,0	6	12
				Св. 16 до 20	25
				Св. 20до 25	27
				Св. 25 до 30	30
				Св. 30 до 35	31	±5
				Св. 35 до 40	34			+1,5 -2,0
				Св. 40 до 45	36	±6			8	10
				Св. 45 до 50	38

Таблица 29

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	с ±1	R ±?	е		е1 ±4	g		α, ° ±1°
	подготовленных кромок свариваемых деталей	сварного шва					Номин.	Пред. откл.		Номин.	Пред. откл.
С23			АФк	24	6	6	24	±4	15	2,5	+1,0 -2,0	12
				Св. 24 , до 26			25
				Св. 26 до 28			26
				Св. 28 до 30			27
				Св. 30 до 32			28
				Св. 32 до 34			29		16
				Св. 34 до 36			30
				Св. 36 до 38			31
				Св. 38 до 40	8	8	32					10
				Св. 40 до 42			33				+1,5 -2,0
				Св. 42 до 45			34	±5
				Св. 45 до 48			36		18
				Св. 48 до 50			37
				Св. 50 до 55			39
				Св. 55 до 60			45	±6		2,5
				Св. 60 до 65			47
				Св. 65 до 70					20
				Св. 70 до 80			51	±7
				Св. 80 до 90			55	±8
				Св. 90 до 100			59	±9
				Св. 100 до 110		10	60			4,0	+2,0 -3,0	8
				Св. 110 до 115			61
				Св. 115 до 120			63
				Св. 120 до 125			64	±10
				Св. 125 до 130			66
				Св. 130 до 140			69	±11
				Св. 140 до 150			72	±12
				Св. 150 до 160			76

Таблица 30

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С36			АФф	20	30	±2	2,5	+1,0 -2,0
				Св. 20 до 22	31
				Св. 22 до 24	32
				Св. 24 до 26	33
				Св. 2б до 28	34
				Св. 28 до 30		±3
				Св. 30 до 32	35
				Св. 32 до 34	36
				Св. 34 до 36	37
				Св. 36 до 38	38
				Св. 38 до 40	39			+1,5 -2,0
				Св. 40 до 42	40
				Св. 42 до 45	41	±4
				Св. 45 до 48	42
				Св. 48 до 50	43
				Св. 50 до 55	46
				Св. 55 до 60	49

Таблица 31

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С37			АФо	16	28	±2	2,5	+1,0 -2,0
				Св. 16 до 20	30
				Св. 20 до 25	31	±3
				Св. 25 до 30	34
				Св. 30 до 35	36	±4
				Св. 35 до 40	38
				Св. 40 до 45	41
				Св. 45 до 50	43	±5		+1,5 -2,0
				Св. 50 до 55	45
				Св. 55 до 60	47

Таблица 32

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С25			АФ; МФ	От 18 до 25	24	±4	2,5	+1,0 -2,0
				Св. 25 до 38	28	±5
				Св. 38 до 48	32			+1,5 -2,0
				Св. 48 до 54	36
				Св. 44 до 60	39

Примечание.

При способе сварки МФ притупление с = 3 ±1 мм.

Таблица 33

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g		α, ° ±3°
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С25			АФк	От 24 до 28	24	±4	2,5	+1,0 2,0	30
				Св. 28 до 38	29	±5
				Св. 38 до 48				+1,5 -2,0
				Св. 48 до 54	33				25
				Св. 54 до 60	36

Таблица 34

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е ±4
	подготовленных кромок свариваемых деталей	сварного шва
С38			АФф	От 18 до 25	24
				Св. 25 до 40	32
				Св. 40 до 50	38
				Св. 50 до 60	43

Таблица 35

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	h ±1	е		е1 ±2	g		α, °
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
С39			АФш; МФш	От 16 до 20	8	18	±3	16	2,5	+1,0 -2,0	25	±3
				Св. 20 до 26		22	±4
				Св. 26 до 32	9	26		17
				Св. 32 до 36		28	±5
				Св. 36 до 38	10			19
				Св. 38 до 44		34		20		+1,5 -2,0	22	±2
				Св. 44 до 50		40
				Св. 50 до 56		45					20
				Св. 56 до 60		50

(Поправка, ИУС 6-2007).

Таблица 36

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		g		α, ° ±2°	R ±1
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С26			АФ	50	27	±3	2,5	+1,0 -2,0	12	6
				Св. 50 до 55	28
				Св. 55 до 60	29
				Св. 60 до 65	31	±4
				Св. 55 до 70	32
				Св. 70 до .80	34
				Св. 80 до 90	36	±5		+1,5 -2,0	10	8
				Св. 90 до 100	38
				Св. 100 до 110	40
				Св. 110 до 115	41	±6
				Св. 115 до 120	43
				Св. 120 до 125	44
				Св. 125 до 130	45
				Св. 130 до 140	47
				Св. 140 до 150	49	±7
				Св. 150 до 160	51	±8

Таблица 37

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	R ±1	е		n		α, ° ±2°
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.	Номин.	Пред. откл.
С40			АФш	От 24 до 28	6	25	±5	2,5	+1,0 -2,0	12
				Св. 28 до 36		28	±6
				Св. 36 до 40		31
				Св. 40 до 42	8				+1,5 -2,0	10
				Св. 42 до 55		36	±7
				Св. 55 до 65		46
				Св. 65 до 80		50	±9
				Св. 80 до 100		58	10
				Св. 100 до 110	10	61				8
				Св. 110 до 115		63
				Св. 115 до 120		65
				Св. 120 до 125		67
				Св. 125 до 130		68	±11

Таблица 38

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s = s1	е		n
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.	Номин.	Пред. откл.
С41			АФш	24	28	±3	2,5	+1,0 -2,0
				Св. 24 до 26	29
				Св. 26 до 30	31
				Св. 30 до 32	32
				Св. 32 до 34	33
				Св. 34 до 36	34	±4
				Св. 36 до 38	35
				Св. 38 до 42	36			+1,5 -2,0
				Св. 42 до 45	38
				Св. 45 до 50	40
				Св. 50 до 55	42	±5
				Св. 55 до 60	45

Таблица 39

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	е +3	i	R
	подготовленных кромок свариваемых деталей	сварного шва
У1			АФ; МФ	1,5-3,0	s+s1	s-3s	s-1,5s

^* Размер для справок.

Таблица 40

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	n ±1
	подготовленных кромок свариваемых деталей	сварного шва
У5			АФш; МФш	4	1,5
				Св. 4 до 9	2
				Св. 9 до 14	3

Таблица 41

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	е
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
У7			АФш; МФш	От 8 до 9	13	±3
				Св. 9 до 12	16
				Св. 12 до 14	20
				Св. 14 до 20	25	±4

Таблица 42

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	h ±1	е		g1, ±2	е1, ±3
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.
У3			АФш; МФш	От 20 до 24	7	20	±3	3	17
				Св. 24 до 28	8	25	±4	4
				С ч. 28 до 34	10	30		5	20
				Св. 34 до 40	12	49			23

Таблица 43

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
Т1			АФ; МФ	3	0	+0,8
				Св. 3 до 5		+1,0
				Св. 5 до 40		+1,5

Таблица 44

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
Т3			АФ; МФ	3	0	+0,8
				Св. 3 до 5		+1,0
				Св. 5 до 40		+1,5

Таблица 45

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
Т3			АФш; МФш	От 3 до 5	0	+1,5
				Св. 5 до 9		+2,0
				Св. 9 до 10
				Св. 10 до 14		+3,0
				Св. 14 до 20

Таблица 46

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	g ±2	е
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.
Т7			АФш; МФш	От 8 до 9	4	15	±3
				Св. 8 до 14	5	22
				Св. 14 до 20	б	30	±4
				Св. 20 до 24	7	39
				Св. 24 до 26	8
				Св. 26 до 28	9	45	±5
				Св. 28 до 30	10

Таблица 47

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	е		g ±2
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
T2			АФш	16	18	±3	6
				Св. 16 до 18	19
				Св. 18 до 20	20
				Св. 20 до 22			7
				Св. 22 до 24	21
				Св. 24 до 26	22
				Св. 26 до 28		±4	8
				Св. 28 до 30	23

Таблица 48

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	g ±2	е
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.
T8			АФ; МФ	От 16 до 18	4	25	+4 -7
				Св. 16 до 22	5	30	+4 -8
				Св. 22 до 26	6	36	+4 -10
				Св. 26 до 30	7	40	+4 11
				Св. 30 до 36	8	50	+4 -12
				Св. 36 до 40	9	56	+4 -16

Примечание.

При способе сварки МФ притупление с = 3 ±1 мм.

Таблица 49

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	h ±1	g		g1 ±2	е		е1
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.
Т4			АФш; МФш	20	7	6	±2	3	26	+4 -7	13	±3
				Св. 20 до 24		7
				Св. 24 до 28	8	8		4	29	+4 -8
				Св. 28 до 34	10	10		5	35	+4 -10	17
				Св. 34 до 40	12	12	±3		40	+4 -11

(Поправка, ИУС 6-2007).

Таблица 50

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	е ±2	g ±2
	подготовленных кромок свариваемых деталей	сварного шва
Т5			АФ	30	16	6
				Св. 30 до 34	17
				Св. 34 до 40	18
				Св. 40 до 42	19	7
				Св. 42 до 45	20
				Св. 45 до 50	26
				Св. 50 до 55		8
				Св. 55 до 60	28

Таблица 51

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
Н1			АФ; МФ	От 1 до 5	0	+1,0
				Св. 5 до 10		+2,0
				Св. 10 до 20		+3,0

Таблица 52

Размеры, мм

Условное обозначение сварного соединения	Конструктивные элементы		Способ сварки	s	b
	подготовленных кромок свариваемых деталей	сварного шва			Номин.	Пред. откл.
Н2			АФ; МФ	От 1 до 5	0	+1,0
				Св. 5 до 10		+2,0
				Св. 10 до 20		+3,0

(Измененная редакция, Изм. 1, 2, 3).

5. При сварке кольцевых швов стыковых соединений допускается увеличение выпуклости g, g₁ до 30 %.

(Измененная редакция, Изм. 3).

6. Сварные соединения Т7, Т8, Т4 следует выполнять в положении «в лодочку» по ГОСТ 11969-79.

Угловые швы без скоса кромок разрешается выполнять как в нижнем положении, так и в положении «в лодочку» по ГОСТ 11969-79.

7. Подварочный шов и подварку корня шва разрешается выполнять любым способом дуговой сварки.

8. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 53, должна производиться также, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Таблица 53

мм

Толщина тонкой детали	Разность толщин деталей
От 2 до 4	1
Св 4 » 30	2
» 30 » 40	4
» 40	6

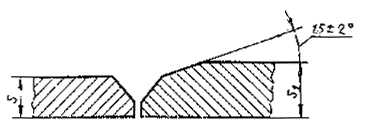

Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).

При разнице толщины свариваемых деталей свыше значений, указанных в табл. 53, на детали, имеющей большую толщину s₁, должен быть сделан скос с одной или с двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

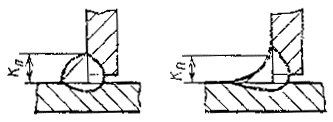

9. Размер и предельные отклонения катета углового шва К, К₁ должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке детален толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении 3.

(Измененная редакция, Изм. 2).

10. (Исключен, Изм. 2).

11. Допускается выпуклость или вогнутость углового шва до 30 % его катета. При этом вогнутость не должна приводить к уменьшению значения катета К_п (черт. 5), установленного при проектировании.

Примечание.

Катетом К_п является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет К_п принимается любой из равных катетов, при несимметричном шве - меньший.

12. Минимальные значения катетов угловых швов приведены в рекомендуемом приложении 1.

13. При применении сварки под флюсом взамен ручной дуговой сварки катет углового шва расчетного соединения может быть уменьшен до значений, приведенных в рекомендуемом приложении 2.

14. Допускается смещение свариваемых кромок перед сваркой относительно друг друга не более:

15. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30% номинального значения.

16. При подготовке кромок с применением ручного инструмента, предельные отклонения угла скоса кромок могут быть увеличены до ±5°. При этом соответственно может быть изменена ширина шва, е, е₁.

15, 16. (Введен дополнительно, Изм. 2).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

мм

Предел текучести свариваемой стали, МПа	Минимальное значение катетов углового шва для свариваемого элемента большей толщины
	от 3 до 4	св. 4 до 5	св. 5 до 10	св. 10 до 16	св. 16 до 22	св. 22 до 32	св. 32 до 40	св. 40 до 80
До 400	3	3	4	5	6	7	8	9
Св. 400 до 450	3	4	5	6	7	8	9	10

Примечание.

Максимальное значение катетов не должно превышать 1,2 толщины более тонкого элемента.

(Измененная редакция, Изм. 3).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

мм

Катет углового шва для сварки
ручной дуговой	под флюсом
	проволокой диаметром от 3 до 5		проволокой диаметром от 1,4 до 2,5
	в положении «в лодочку»	в нижнем положении	в положении «в лодочку»	в нижнем положении
4	3	3	3	3
5	3	3	4	4
6	4	4	5	5
7	5	5	6	6
8	5	5	6	6
9	6	7	7	8
10	6	8	8	9
11	7	9	9	10
12	8	9	9	11
13	8	10	11	13
14	9	11	12	14
15	10	12	13	15
16	10	13	14	16
17	13	17	17	17
18	14	18	18	18
19	15	19	19	19
20	16	20	20	20
21	16	21	21	21
22	17	22	22	22
23	23	23	23	23
24	24	24	24	24
26	25	25	25	25

ПРИЛОЖЕНИЕ 3
Рекомендуемое

Номинальный размер катета углового шва	Предельные отклонения размера катета углового шва от номинального значения
До 5	+1,0
Св. 5 до 8	+2,0
Св. 8 до 12	+2,5
Св. 12	+3,0

(Введено дополнительно, Изм. 2).
